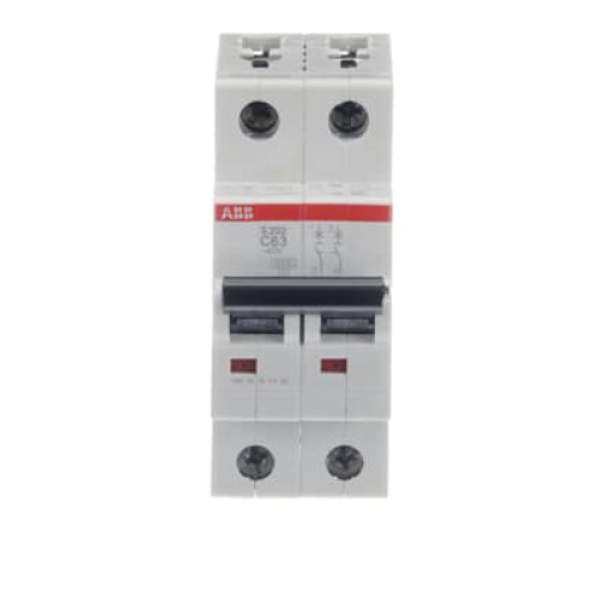

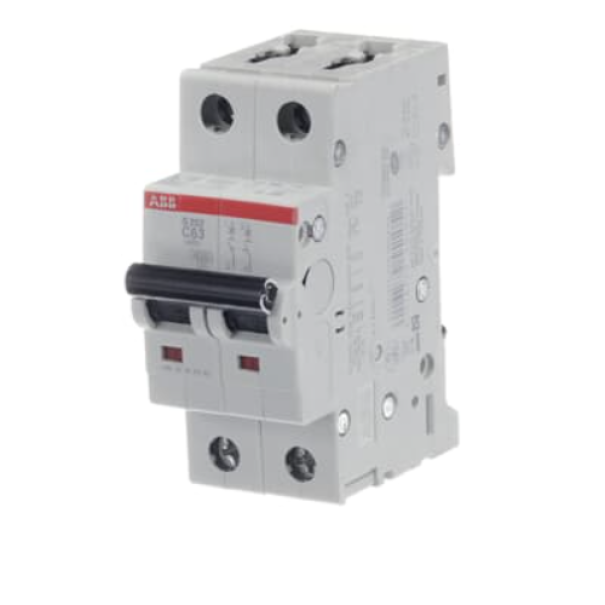

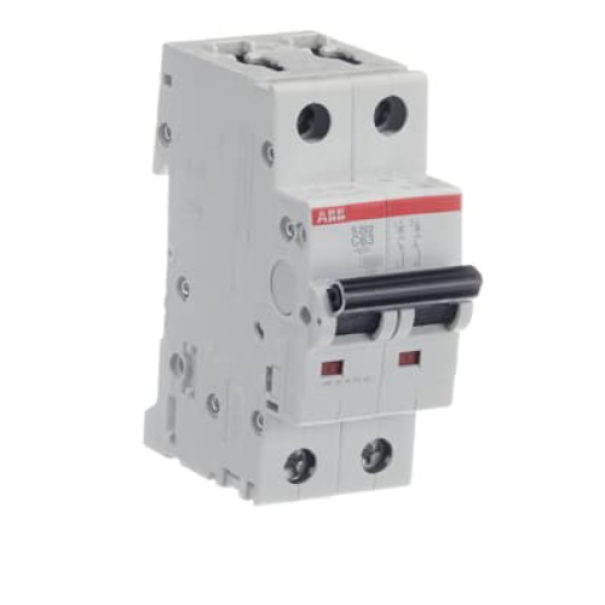

Interruttore automatico S202 C63 6KA 2P ABB S551052
Gli interruttori automatici miniaturizzati System pro M compact S200 sono limitatori di corrente.
Hanno due diversi meccanismi di sgancio, il meccanismo di sgancio termico ritardato per la protezione da sovraccarico e il meccanismo di sgancio elettromeccanico per la protezione da cortocircuito.
Sono disponibili in diverse caratteristiche
circuiti integrati (B,C,D,K,Z), configurazioni (1P,1P+N,2P,3P,3P+N,4P), poteri di interruzione (fino a 6 kA a 230/400 V CA) e correnti nominali (fino a 63 A). Tutti gli MCB della gamma di prodotti S200 sono conformi a IEC/EN 60898-1, IEC/EN 60947-2, UL1077, consentendone l'uso per applicazioni residenziali, commerciali e industriali.
Il contatto ausiliario con montaggio inferiore può essere montato su S200 per risparmiare il 50% di spazio.
Dati Tecnici
- Codice prodotto: S202-C63
-
Numero di poli: 2
-
Curva di intervento: C
-
Corrente nominale (In): 63 A
-
Tensione nominale di funzionamento (Ue): 400 V AC
-
Potere di interruzione nominale (Icn) secondo EN 60898-1:
- 6 kA a 230 V
- 6 kA a 400 V
-
Potere di interruzione nominale (Icu) secondo IEC 60947-2:
- 10 kA a 230 V
- 20 kA a 400 V
-
Tensione nominale di isolamento (Ui): 440 V
-
Tensione nominale di tenuta all’impulso (Uimp): 4 kV
-
Frequenza nominale: 50…60 Hz
-
Sezione conduttore collegabile:
- Rigido (monofilo): 0…35 mm²
- Flessibile (multifilo): 0…25 mm²
-
Larghezza: 2 moduli DIN
-
Profondità di incasso: 69 mm
-
Grado di protezione: IP20
-
Temperatura di esercizio: da -25 °C a +55 °C
-
Norme di riferimento: IEC/EN 60898-1, IEC/EN 60947-2
