Contattore 3 Poli AF09-30-10-14 9A 250-500V AC DC ABB AF09301014

Contattore 3 Poli AF09-30-10-14 9A 250-500V AC DC ABB AF09301014

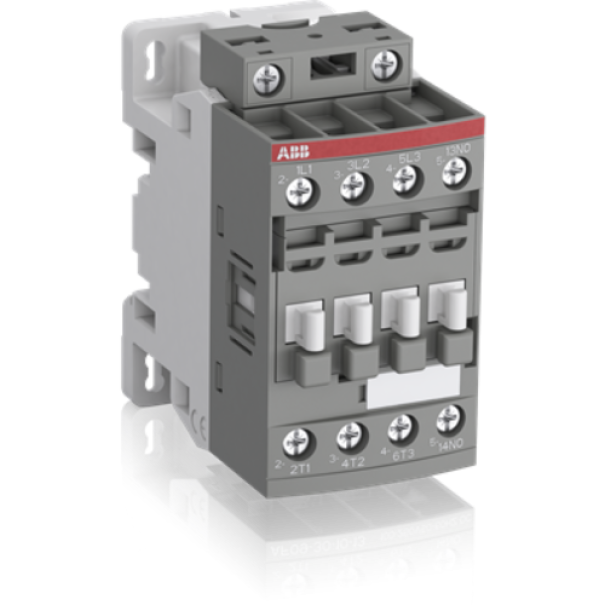

L'AF09-30-10-14 è un contattore a 3 poli - 690 V IEC o 600 UL con 1 contatto ausiliario incorporato e terminali a vite, che controlla motori fino a 4 kW / 400 V CA (AC-3) o 5 hp / 480 V UL e circuiti di potenza di commutazione fino a 25 A (AC-1) o 25 A UL per uso generale.
Grazie alla tecnologia AF, il contattore ha un'ampia gamma di tensione di controllo (250-500 V 50/60 Hz e DC), che gestisce ampie variazioni della tensione di controllo, riducendo i consumi energetici del pannello e garantendo operazioni distinte in reti instabili.
Inoltre, la protezione contro le sovratensioni è integrata, offrendo una soluzione compatta.
I contattori AF hanno un design di tipo a blocco, possono essere facilmente estesi con blocchi di contatti ausiliari aggiuntivi e un'ampia gamma aggiuntiva di accessori.

Dati Tecnici

• Numero di poli principali: 3 (3 NO)
• Contatto ausiliario integrato: 1 NO
• Tensione di comando (Uc): 250...500 V AC/DC
• Corrente nominale di esercizio (Ie):
• AC-1 (carichi resistivi): 25 A a 690 V
• AC-3 (motori): 9 A a 400 V
• Potenza nominale in AC-3:
• 4 kW a 400 V
• Tensione nominale di isolamento (Ui): 690 V
• Tensione nominale di tenuta all'impulso (Uimp): 6 kV
• Frequenza operativa: 50/60 Hz
• Corrente termica convenzionale (Ith): 25 A (a 60°C)
• Tipo di morsetti: A vite
• Sezioni cavi ammesse:
• Circuito principale: fino a 10 mm²
• Circuito ausiliario: fino a 6 mm²

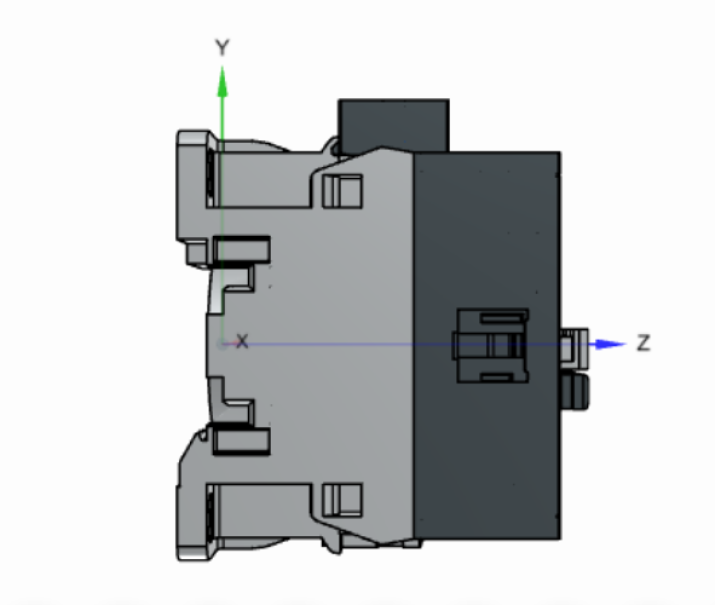

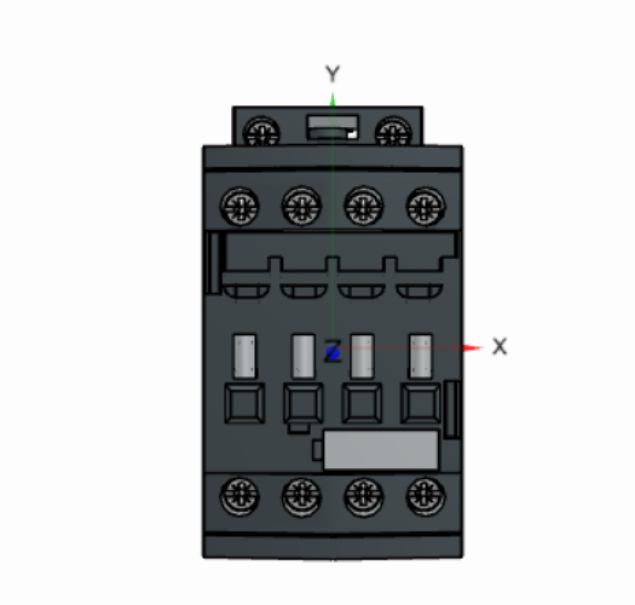

• Dimensioni:
• Larghezza: 45 mm
• Altezza: 86 mm
• Profondità: 77 mm
• Peso: 0,31 kg
• Grado di protezione: IP20
• Norme di riferimento: IEC/EN 60947-1, IEC/EN 60947-4-1
