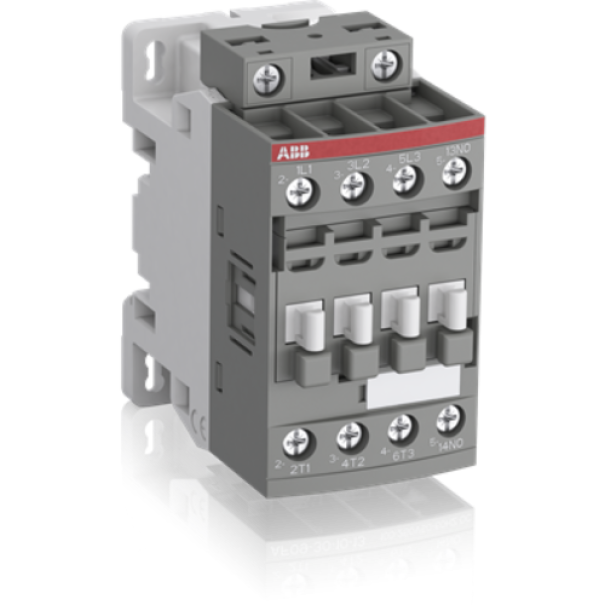

Contattore 3 Poli AF16-30-10-11 18A 24-60VAC DC ABB AF16301011

L'AF16-30-10-11 è un contattore a 3 poli - 690 V IEC o 600 UL con 1 contatto ausiliario incorporato e terminali a vite, che controlla motori fino a 7,5 kW / 400 V CA (AC-3) o 10 hp / 480 V UL e circuiti di potenza di commutazione fino a 30 A (AC-1) o 30 A UL per uso generale.
Grazie alla tecnologia AF, il contattore ha un'ampia gamma di tensione di controllo (24-60 V 50/60 Hz e 20-60 V DC), gestendo grandi variazioni della tensione di controllo, riducendo i consumi energetici del pannello e garantendo operazioni distinte in reti instabili.
Inoltre, la protezione contro le sovratensioni è integrata, offrendo una soluzione compatta.
I contattori AF hanno un design di tipo a blocco, possono essere facilmente estesi con blocchi di contatti ausiliari aggiuntivi e un'ampia gamma aggiuntiva di accessori.

Dati Elettrici

• Tensione di comando bobina: 24–60 V AC/DC (universale)
• Corrente nominale AC-3 (400V): 16 A
• Potenza motore (AC-3 400V): 7,5 kW
• Tensione di isolamento nominale (Ui): 690 V
• Tensione nominale d’impulso (Uimp): 6 kV
• Frequenza operativa: 50/60 Hz
• Tecnologia bobina: elettronica a controllo universale AC/DC

Contatti

• Numero di poli principali: 3P (3 NA)
• Contatti ausiliari: 1 NC (montato di serie)
• Configurazione contatti: 3NA + 1NC

Dati Meccanici

• Tipo di montaggio: su guida DIN o fissaggio a pannello
• Tipo di connessione: a vite
• Grado di protezione: IP20
• Durata meccanica: 10 milioni di manovre
• Durata elettrica AC-3: 1,6 milioni di manovre
• Frequenza operativa AC-3: fino a 600 manovre/ora
• Posizione di montaggio: qualsiasi

Dati Ambientali

• Temperatura di funzionamento: da -40 °C a +70 °C
• Temperatura di stoccaggio: da -60 °C a +80 °C
• Umidità relativa max: 95% senza condensa

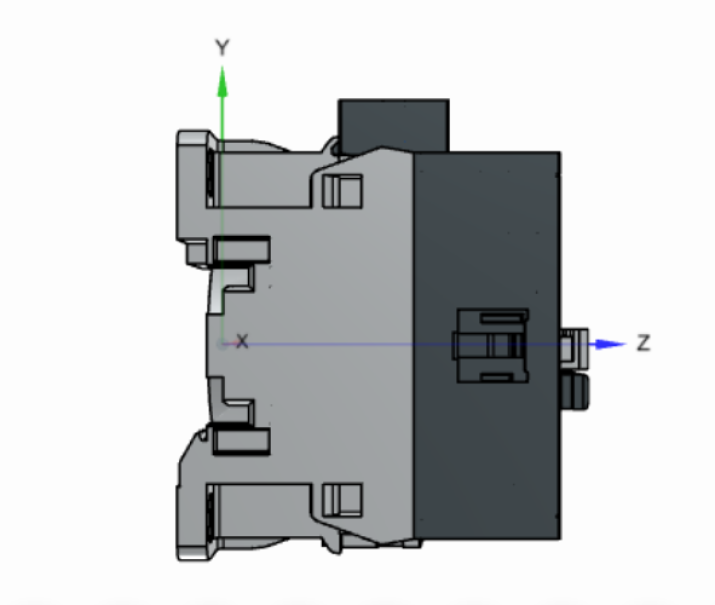

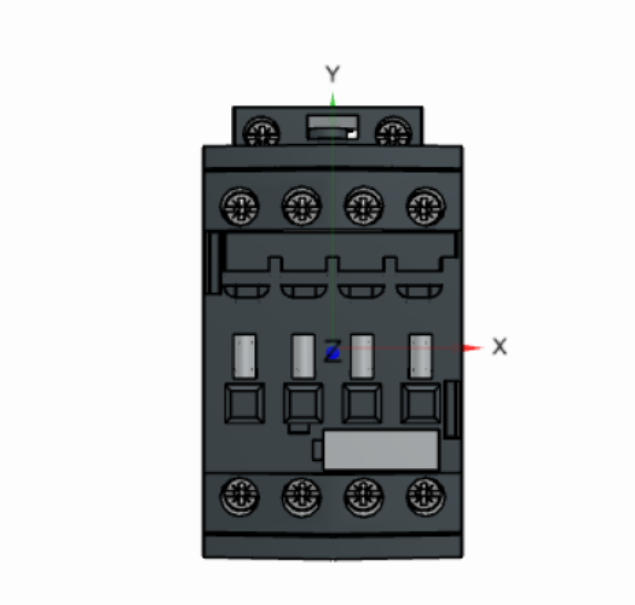

Dimensioni

• Larghezza: 45 mm
• Altezza: 79 mm
• Profondità: 86 mm
• Peso: circa 0,35 kg

Certificazioni e Conformità

• CE
• RoHS
• UL / CSA
• Conforme a IEC/EN 60947-1 e IEC/EN 60947-4-1
