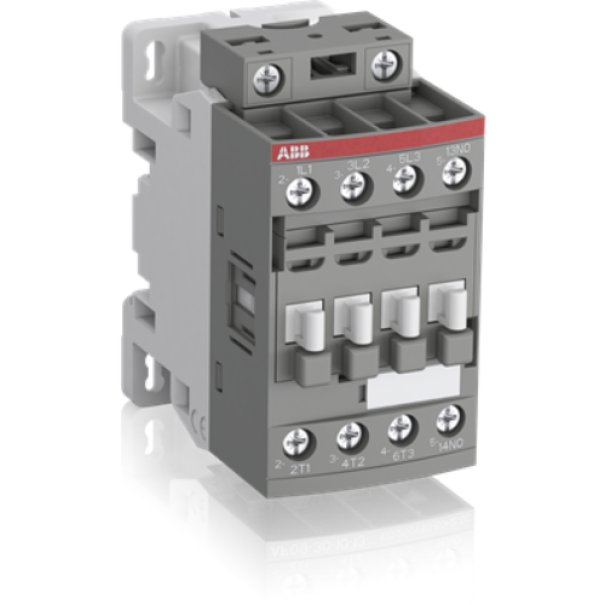

Contattore AF09-30-10-11 3 Poli 9A 24-60 VAC DC ABB AF09301011
AF09-30-10-11 è un contattore a 3 poli - 690 V IEC o 600 UL con 1 contatto ausiliario incorporato e terminali a vite, che controlla motori fino a 4 kW / 400 V CA (AC-3) o 5 hp / 480 V UL e circuiti di potenza di commutazione fino a 25 A (AC-1) o 25 A UL per uso generale. Grazie alla tecnologia AF, il contattore ha
un'ampia gamma di tensione di controllo (24-60 V 50/60 Hz e 20-60 V CC), che gestisce ampie variazioni della tensione di controllo, riducendo i consumi energetici del pannello e garantendo operazioni distinte in reti instabili. Inoltre, la protezione contro le sovratensioni è integrata, offrendo una soluzione compatta.
I contattori AF hanno un design di tipo a blocco, possono essere facilmente estesi con blocchi di contatti ausiliari aggiuntivi e un'ampia gamma aggiuntiva di accessori.
Dati TecniciCodice prodotto: AF09301011
Numero di poli principali: 3 (3 NO)
Contatto ausiliario incluso: 1 NO
Tensione di comando: 24...60 V AC/DC
Corrente nominale di esercizio (Ie):
-
AC-1: 25 A (690 V, fino a 60°C) / 22 A (690 V, fino a 70°C)
-
AC-3 (motori):
- 9 A a 220–400 V
- 7 A a 690 V
Potenza nominale AC-3 (motori):
-
2,2 kW a 230 V
-
4 kW a 400 V
-
5,5 kW a 690 V
Tensione nominale di isolamento (Ui): 690 V
Tensione nominale di tenuta all’impulso (Uimp): 6 kV
Frequenza nominale: 50/60 Hz
Corrente termica convenzionale (Ith): 35 A (a 40°C)
Sezioni cavi collegabili:
-
Circuito principale: fino a 10 mm²
-
Circuito ausiliario: fino a 6 mm²
Tipo di morsetto: a vite

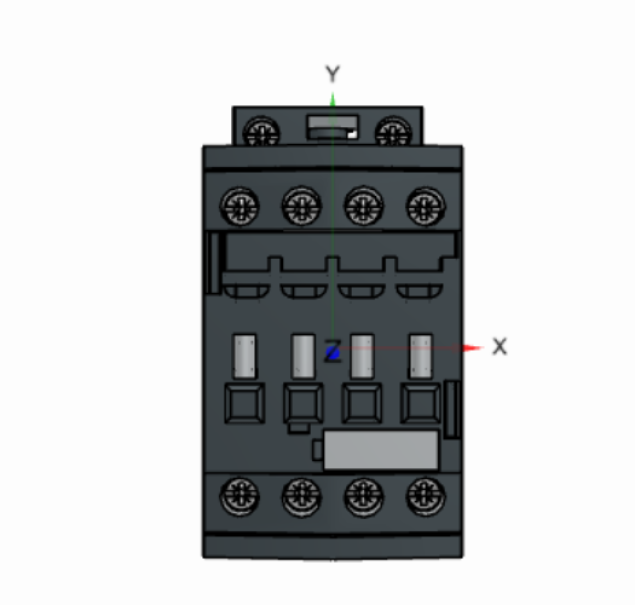

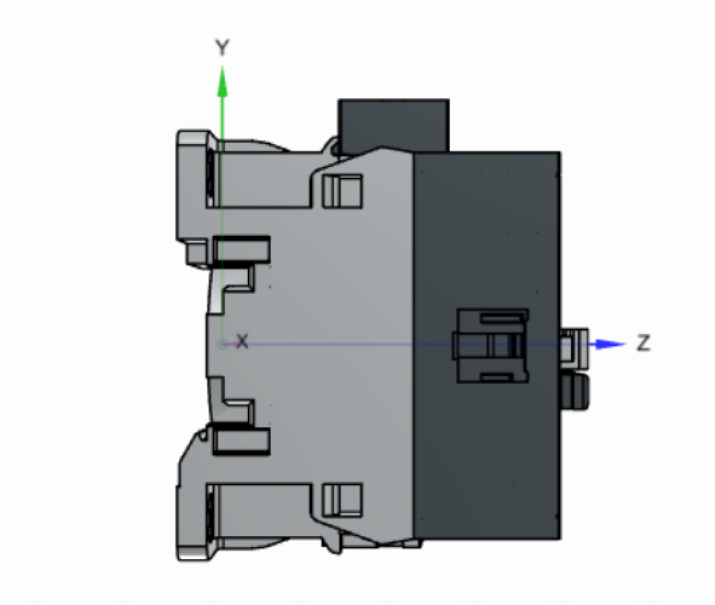

Dimensioni:
-
Larghezza: 45 mm
-
Altezza: 86 mm
-
Profondità: 77 mm
Peso: circa 270 g
Grado di protezione: IP20
Norme di riferimento: IEC/EN 60947-1, IEC/EN 60947-4-1
