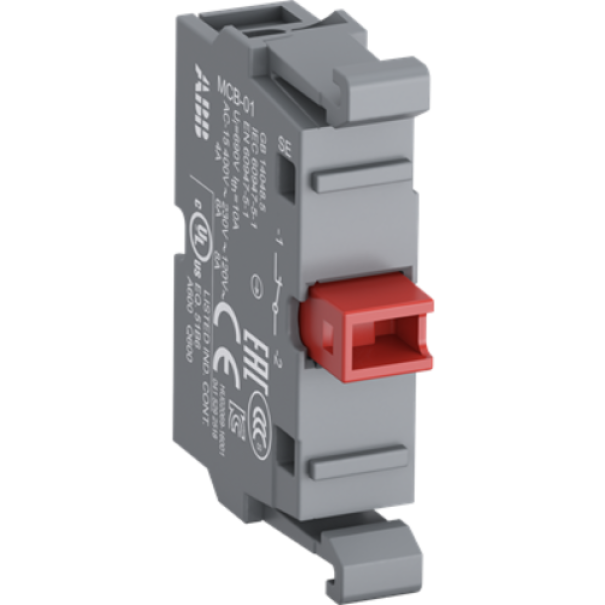

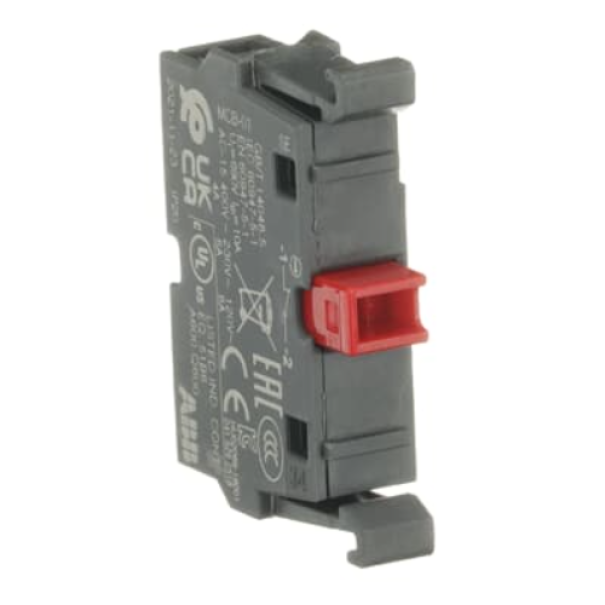

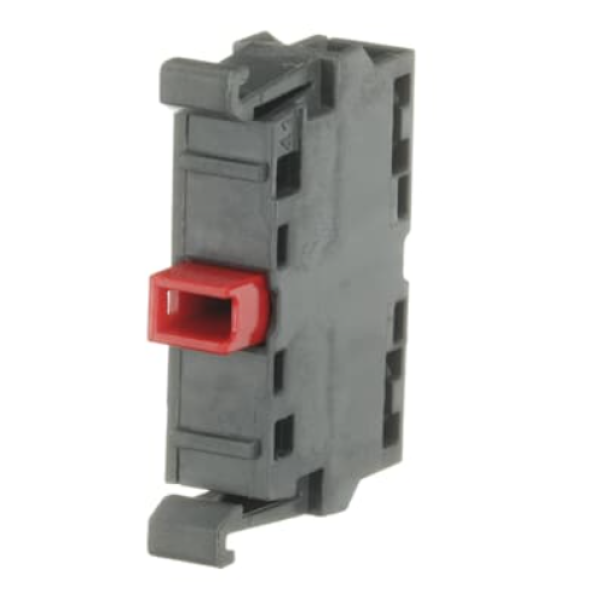

MCB-01 blocco di contatto nc per pulsanti ABB EO 571 3
Questo blocco di contatto fa parte della gamma modulare in plastica di ABB, la gamma più versatile con un elevato livello di flessibilità e classificazioni elettriche leader di mercato. Progettato per un totale affidabilità, maggiore durata e massima resistenza meccanica.
I contatti autopulenti assicurano un funzionamento affidabile senza necessità di manutenzione, aumentando i tempi di attività.
Un elevato grado di protezione garantisce affidabilità in ambienti estremi.
Il design innovativo semplifica l'intero processo, dalla selezione all'installazione facile e veloce, senza attrezzi.
La soluzione perfetta per ogni applicazione.
Dati Tecnici- Temperatura di Funzionamento -25 ... +70 °C
- Temperatura di Conservazione -40 ... +85 °C
- Illuminazione: Non illuminato
- Tipo di montaggio: Montaggio frontale
- Numero di contatti ausiliari NC: 1
- Numero di contatti ausiliari NO: 0
- Grado di inquinamento: 3
- Tensione di isolamento nominale (U i ): 690 Volt
- Tensione nominale di tenuta all'impulso (U imp ): 62 kV
- Frequenza nominale (f): Frequenza 50/60 Hz
- Tensione nominale di funzionamento: Massimo 690 V
- Corrente nominale di funzionamento DC-13 (I e ): (24V) 5A (125V) 0,55A
- Corrente nominale di funzionamento AC-15 (I e ): (230 V CA) 6 A (120V) 8A
- Perdita di potenza: Massimo 2,5 W
- Durata meccanica: 10 milioni
Capacità di collegamento:
- Flessibile con ghiera 1 x 0,75...2,5 mm²
- Flessibile con ghiera 2 x 0,75...2,5 mm²
- Flessibile con ghiera isolata 1 x 0,75...2,5 mm²
- Flessibile con ghiera isolata 2 x 0,75...2,5 mm²
- Flessibile 1 x 0,75 ... 2,5 mm²
- Flessibile 2 x 0,75 ... 2,5 mm²
- Solido 1 x 0,75...2,5 mm²
- Solido 2 x 0,75...2,5 mm²
- Tipo di connessione: Morsetto a vite
- Tipo di terminale Morsetti a vite
- Coppia di serraggio: 0,9 Nm
- Lunghezza di spelatura del filo: 8 millimetri
