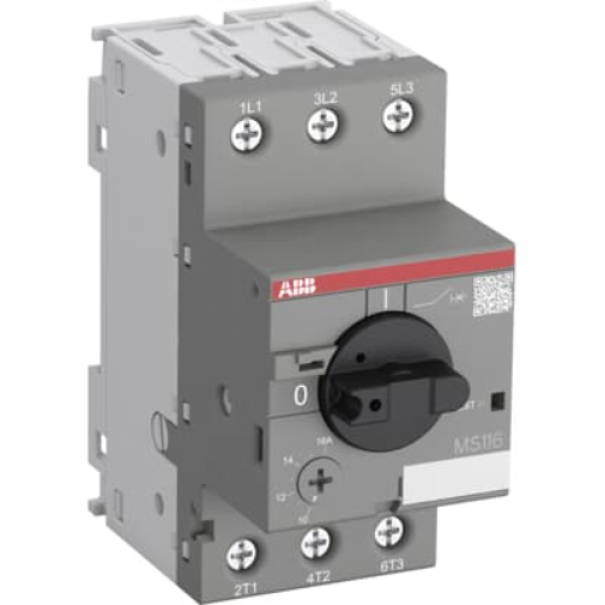

MS116 16-20A interruttore salvamotore 10 KA ABB EP 694 2
L'avviatore manuale per motori MS116-20 (noto anche come interruttore di protezione del motore o protettore manuale del motore) è un dispositivo compatto da 45 mm di larghezza con una corrente operativa nominale di Ie = 20,0 A.
Questo dispositivo viene utilizzato per accendere e spegnere manualmente i motori e per proteggerli in modo affidabile e senza la necessità di un fusibile da cortocircuiti, sovraccarichi e guasti di fase.
L'avviatore manuale del motore offre una capacità di interruzione nominale di servizio in caso di cortocircuito Ics = 10 kA a 400 V CA e classe di intervento 10 A.
Ulteriori caratteristiche sono la funzione di disconnessione integrata, la compensazione della temperatura, il meccanismo di intervento libero e una maniglia rotante con una chiara indicazione della posizione dell'interruttore.
L'avviatore manuale del motore è adatto per applicazioni trifase e monofase.
Contatti ausiliari, contatti di segnalazione, sganciatori di minima tensione, sganciatori di derivazione, barre di distribuzione trifase, blocchi di alimentazione di potenza e dispositivi di blocco per la protezione da modifiche non autorizzate sono disponibili come accessori.
Dati Tecnici
Tipo di prodotto: Interruttore salvamotore
Serie: MS116
Campo di regolazione della corrente: 16 A – 20 A
Tensione nominale di funzionamento (Ue): Fino a 690 V AC
Classe di intervento: 10 A
Capacità di interruzione (Ics): 10 kA a 400 V AC
Numero di poli: 3
Grado di protezione: IP20
Durata elettrica: 100.000 cicli
Durata meccanica: 100.000 cicli
Tipo di morsetto: A vite

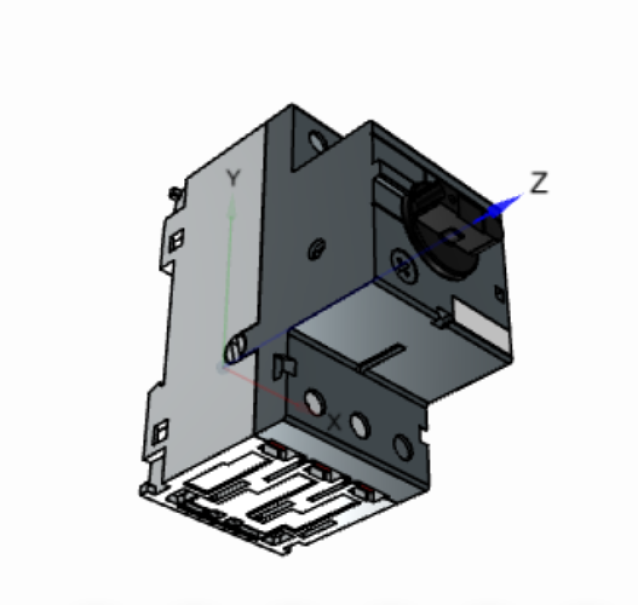

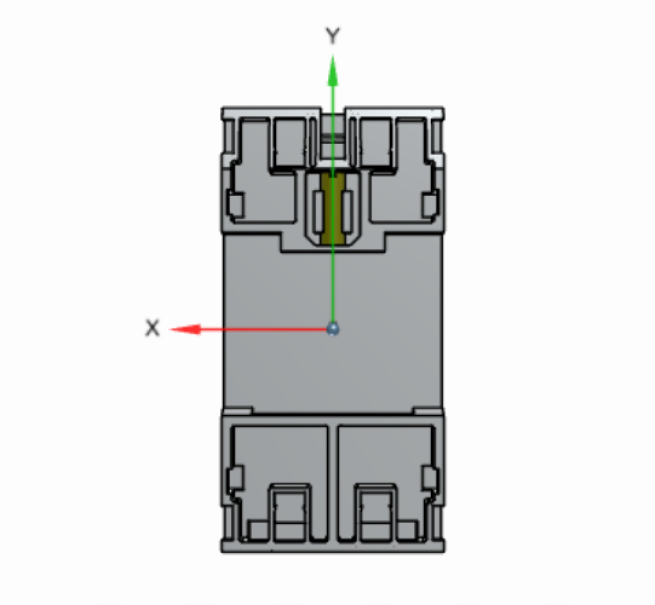

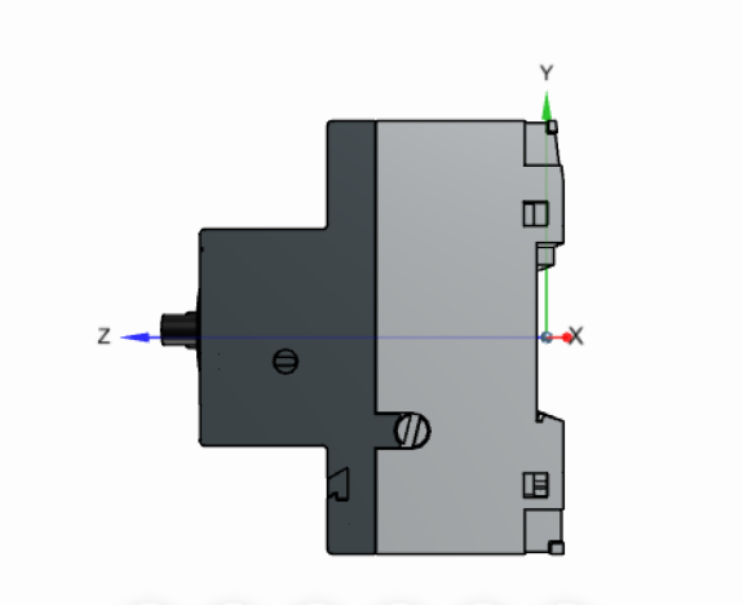

Dimensioni (L x A x P): 45 mm x 90 mm x 85,6 mm
Peso netto: 0,265 kg
Montaggio: Guida DIN TH35-15 / TH35-7.5
