MS116 1 00-1 60A interruttore salvamotore 50KA ABB EP 086 1
di
ABB
€ 32,18
IVA incl.Seleziona la tua taglia:
Selezionare una misura
Hai già acquistato questo prodotto il
MS116 1 00-1 60A interruttore salvamotore 50KA ABB EP 086 1

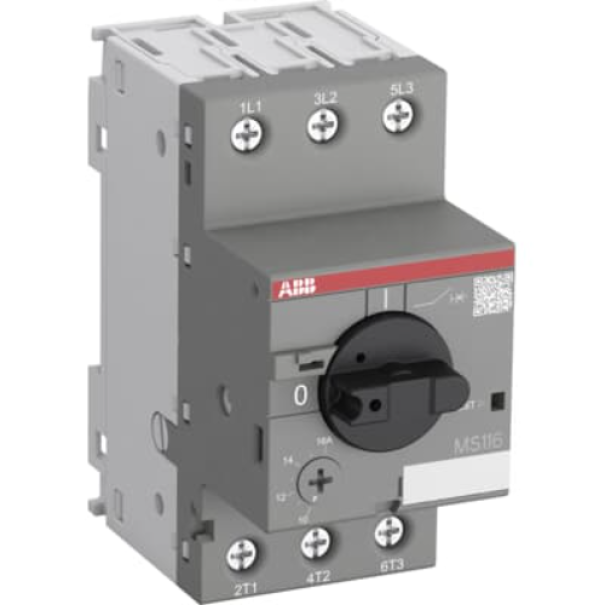

L'avviatore manuale per motori MS116-1.6 (noto anche come interruttore di protezione del motore o protettore manuale del motore) è un dispositivo compatto da 45 mm di larghezza con una corrente operativa nominale di Ie = 1,6 A.
Questo dispositivo viene utilizzato per accendere e spegnere manualmente i motori e per proteggerli in modo affidabile e senza la necessità di un fusibile da cortocircuiti, sovraccarichi e guasti di fase.
L'avviatore manuale del motore offre una capacità di interruzione nominale di servizio in caso di cortocircuito Ics = 50 kA a 400 V CA e classe di intervento 10 A.
Ulteriori caratteristiche sono la funzione di disconnessione integrata, la compensazione della temperatura, il meccanismo di intervento libero e una maniglia rotante con una chiara indicazione della posizione dell'interruttore.
L'avviatore manuale del motore è adatto per applicazioni trifase e monofase.
Contatti ausiliari, contatti di segnalazione, sganciatori di minima tensione, sganciatori di derivazione, barre di distribuzione trifase, blocchi di alimentazione di potenza e dispositivi di blocco per la protezione da modifiche non autorizzate sono disponibili come accessori.
Dati Tecnici
Questo dispositivo viene utilizzato per accendere e spegnere manualmente i motori e per proteggerli in modo affidabile e senza la necessità di un fusibile da cortocircuiti, sovraccarichi e guasti di fase.
L'avviatore manuale del motore offre una capacità di interruzione nominale di servizio in caso di cortocircuito Ics = 50 kA a 400 V CA e classe di intervento 10 A.
Ulteriori caratteristiche sono la funzione di disconnessione integrata, la compensazione della temperatura, il meccanismo di intervento libero e una maniglia rotante con una chiara indicazione della posizione dell'interruttore.
L'avviatore manuale del motore è adatto per applicazioni trifase e monofase.
Contatti ausiliari, contatti di segnalazione, sganciatori di minima tensione, sganciatori di derivazione, barre di distribuzione trifase, blocchi di alimentazione di potenza e dispositivi di blocco per la protezione da modifiche non autorizzate sono disponibili come accessori.
Dati Tecnici
- Corrente nominale operativa (Ie): 1,6 A
- Intervallo di regolazione dello sganciatore di sovraccarico: 1 ÷ 1,6 A
- Corrente nominale permanente (Iu): 1,6 A
- Tensione nominale di esercizio (Ue): fino a 690 V AC
- Potenza nominale operativa AC-3 (Pe): 0,55 kW a 400 V
- Capacità di interruzione al cortocircuito (Ics): 50 kA a 400 V AC
- Tecnica di intervento: termomagnetica
- Numero di poli: 3
- Grado di protezione: IP20
- Durata elettrica: 100.000 cicli
- Durata meccanica: 100.000 cicli
- Tipo di terminale: morsetti a vite
- Capacità di collegamento circuito principale:
- Flessibile con capocorda: 1 o 2 x 0,75 ... 2,5 mm²
- Flessibile con capocorda isolato: 1 o 2 x 0,75 ... 2,5 mm²
- Flessibile senza capocorda: 1 o 2 x 0,75 ... 2,5 mm²
- Rigido: 1 o 2 x 1,0 ... 4,0 mm²
- Coppia di serraggio circuito principale: 0,8 ... 1,2 Nm
- Lunghezza di spelatura del filo: 9 mm
- Cacciavite consigliato: Pozidriv 2

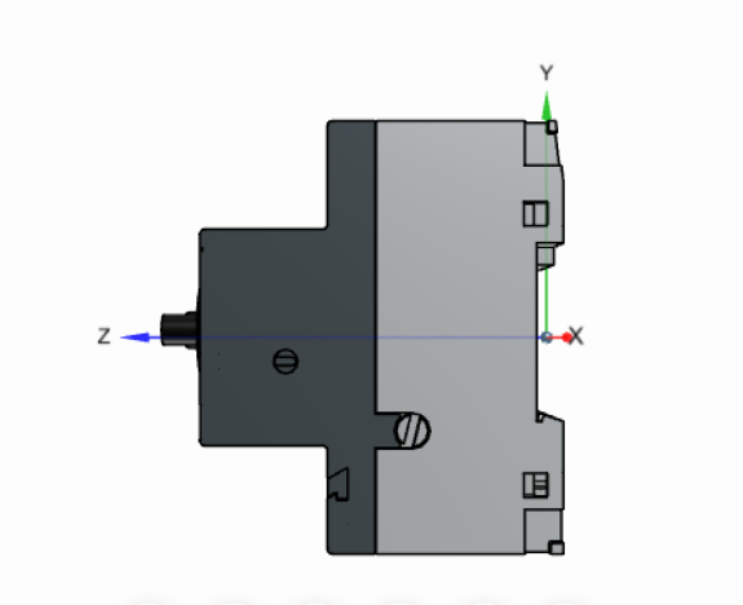

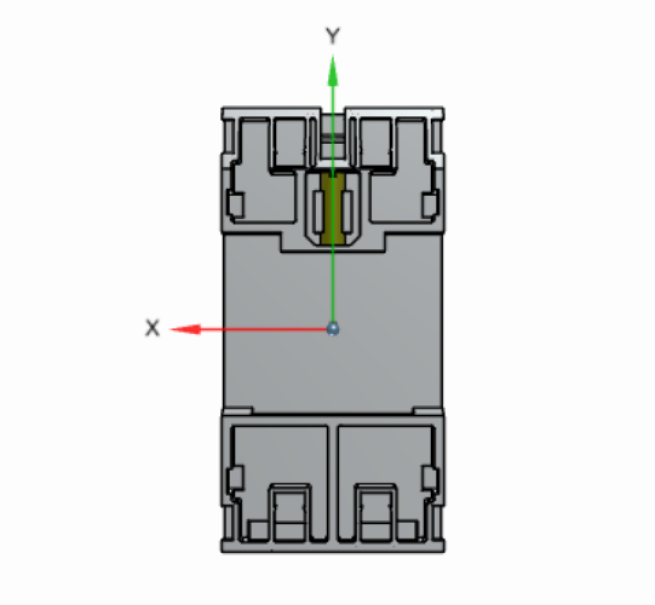

Dimensioni:
- Larghezza: 45 mm
- Altezza: 90 mm
- Profondità: 85,6 mm
- Peso netto del prodotto: 0,265 kg
- Posizione di montaggio: qualsiasi
- Montaggio su guida DIN: TH35-15 o TH35-7.5 secondo IEC 60715
