MS116 20-25A interruttore Salvamotore 10KA ABB EP 699 1

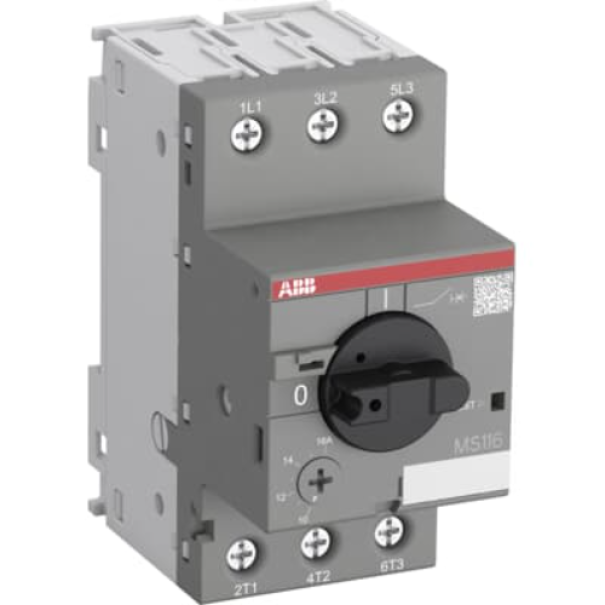

L'avviatore manuale per motori MS116-25 (noto anche come interruttore di protezione del motore o protettore manuale del motore) è un dispositivo compatto da 45 mm di larghezza con una corrente operativa nominale di Ie = 25,0 A.
Questo dispositivo viene utilizzato per accendere e spegnere manualmente i motori e per proteggerli in modo affidabile e senza la necessità di
un fusibile da cortocircuiti, sovraccarichi e guasti di fase. L'avviatore manuale del motore offre una capacità di interruzione nominale di servizio in caso di cortocircuito Ics = 10 kA a 400 V CA e classe di intervento 10 A. Ulteriori caratteristiche sono la funzione di disconnessione integrata, la compensazione della temperatura, il meccanismo di intervento libero e una maniglia rotante con una chiara indicazione della posizione dell'interruttore.
L'avviatore manuale del motore è adatto per applicazioni trifase e monofase.
Contatti ausiliari, contatti di segnalazione, sganciatori di minima tensione, sganciatori di derivazione, barre di distribuzione trifase, blocchi di alimentazione di potenza e dispositivi di blocco per la protezione da modifiche non autorizzate sono disponibili come accessori.
Dati Tecnici
Tipo di prodotto: Interruttore salvamotore
Serie: MS116
Campo di regolazione della corrente: 20 A – 25 A
Classe di intervento: 10 A
Tensione nominale di funzionamento (Ue): Fino a 690 V AC
Capacità di interruzione (Ics): 10 kA a 400 V AC
Numero di poli: 3
Durata elettrica: 50.000 cicli
Durata meccanica: 100.000 cicli
Grado di protezione: IP20
Tipo di morsetto: Connessione a vite

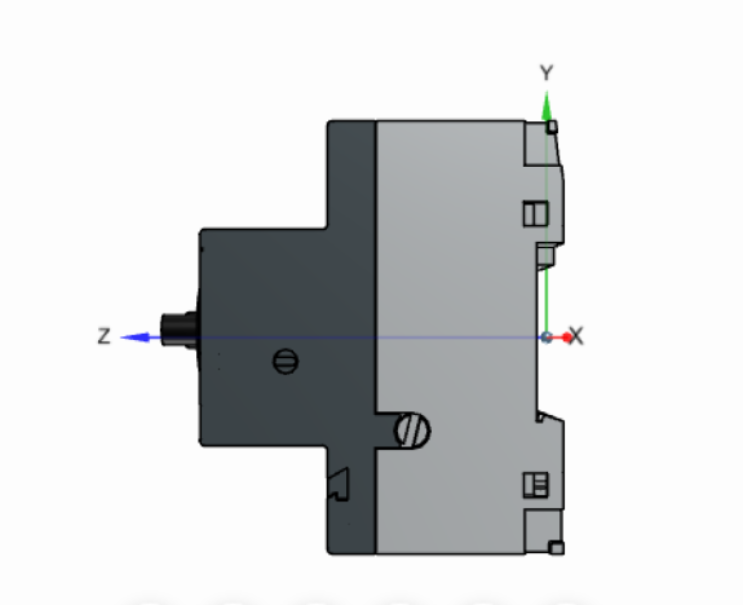

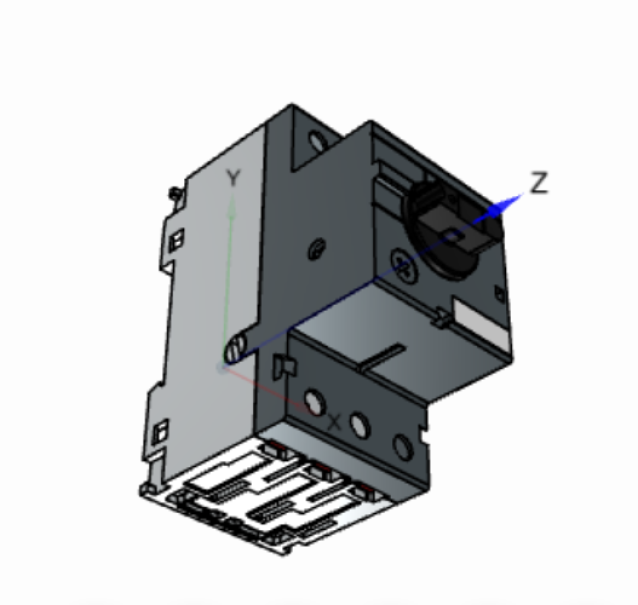

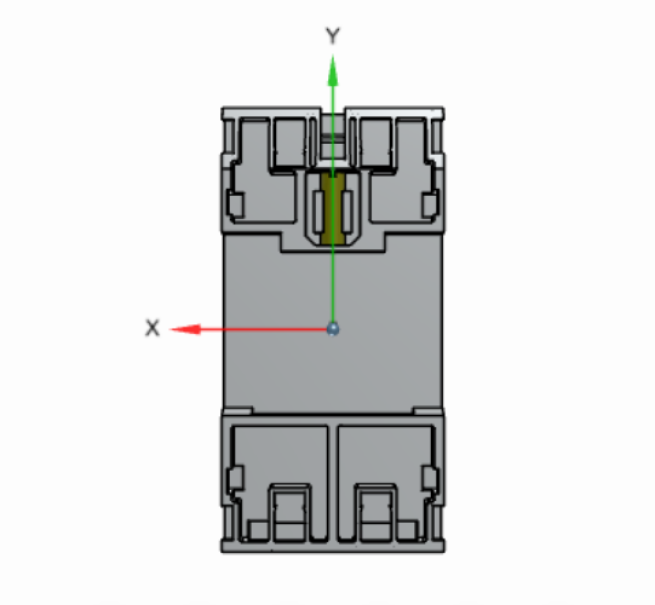

Dimensioni (L x A x P): 45 mm x 90 mm x 85,6 mm
Peso netto: 0,265 kg
Norme di riferimento: IEC/EN 60947-1, IEC/EN 60947-2, IEC/EN 60947-4-1
Montaggio: Su guida DIN TH35-15 / TH35-7.5
