L'avviatore manuale per motori MS116-4.0 (noto anche come interruttore di protezione del motore o protettore manuale del motore) è un dispositivo compatto da 45 mm di larghezza con una corrente operativa nominale di Ie = 4,0 A.
Questo dispositivo viene utilizzato per accendere e spegnere manualmente i motori e per proteggerli in modo affidabile e senza la necessità di un fusibile da cortocircuiti, sovraccarichi e guasti di fase.
L'avviatore manuale del motore offre una capacità di interruzione nominale di servizio in caso di cortocircuito Ics = 50 kA a 400 V CA e classe di intervento 10 A.
Ulteriori caratteristiche sono la funzione di disconnessione integrata, la compensazione della temperatura, il meccanismo di intervento libero e una maniglia rotante con una chiara indicazione della posizione dell'interruttore.
L'avviatore manuale del motore è adatto per applicazioni trifase e monofase.
Contatti ausiliari, contatti di segnalazione, sganciatori di minima tensione, sganciatori di derivazione, barre di distribuzione trifase, blocchi di alimentazione di potenza e dispositivi di blocco per la protezione da modifiche non autorizzate sono disponibili come accessori.


Dati Tecnici

• Campo di regolazione della corrente: 6,3 A – 10 A
• Classe di intervento: Classe 10
• Tensione nominale di funzionamento: fino a 690 V AC
• Capacità di cortocircuito di servizio nominale (Ics): 50 kA a 230 V AC
• Capacità di cortocircuito estremo nominale (Icu): 75 kA a 230 V AC
• Durata elettrica: 100.000 cicli
• Durata meccanica: 100.000 cicli
• Grado di protezione: IP20
• Tipo di morsetto: Connessione a vite

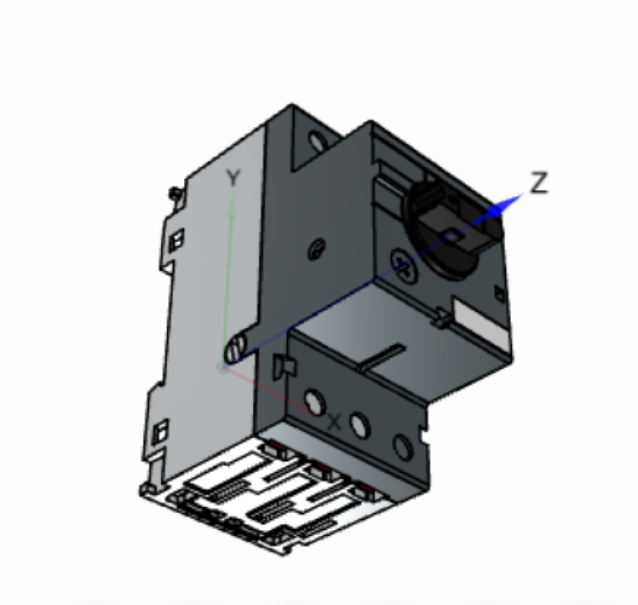

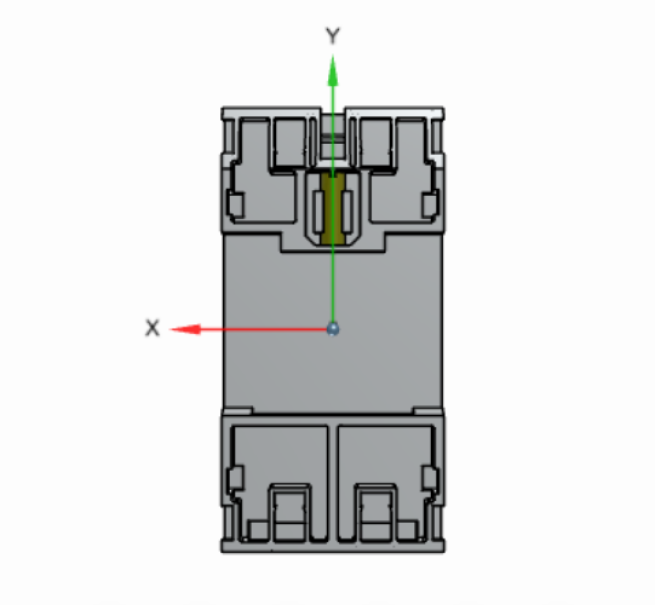

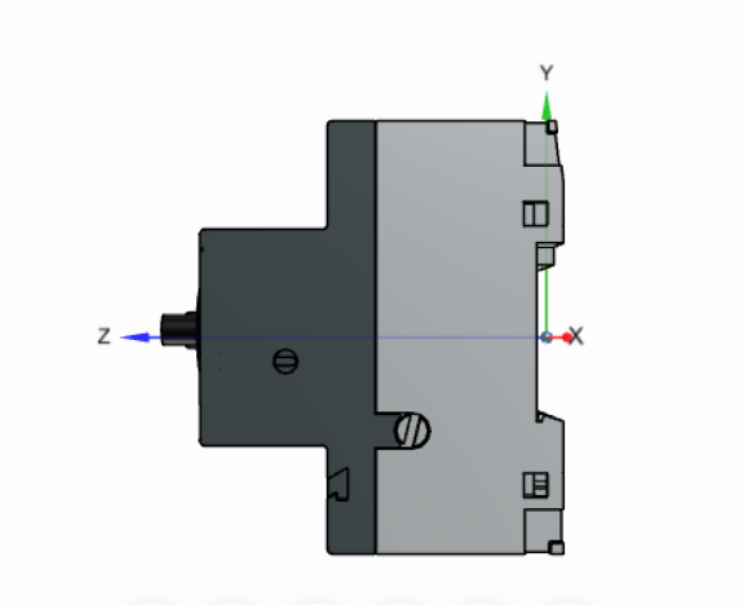

Dimensioni:

• Larghezza: 45 mm
• Altezza: 90 mm
• Profondità: 85,6 mm
• Peso netto: 0,265 kg
• Norme di riferimento: IEC/EN 60947-1
