ALPHA1 L è un circolatore ad alta efficienza progettato per impianti di riscaldamento. La pompa può essere utilizzata autonomamente o integrata in impianti esistenti come componente sostitutivo o in nuovi impianti di riscaldamento.
Adatto a
- Riscaldamento negli edifici commerciali
- Riscaldamento domestico
- Riscaldamento industriale

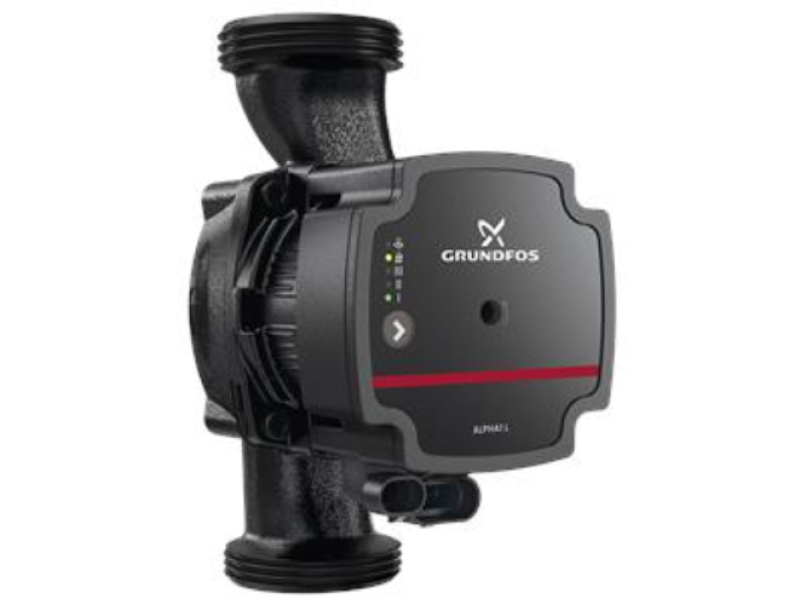

ALPHA1 L 25-40 180
Grundfos ALPHA1 L 25-40 180 è una pompa di circolazione ad alta efficienza con motore a magneti permanenti (tecnologia ECM).
La pompa presenta tre modalità di controllo; modalità di riscaldamento del radiatore, modalità di riscaldamento a pavimento e curva costante/elocità costante. Inoltre, la velocità può essere controllata da un segnale PWM (Pulse Width Modulation) a bassa tensione.
La pompa ha un albero in ceramica e cuscinetti radiali, cuscinetto reggispinta in carbonio, rotore in acciaio inossidabile, piastra portante e rivestimento del rotore, girante in composito, che contribuiscono a una lunga durata e la pompa è autoventilante, il che contribuisce a facilitare la messa in servizio e la semplice selezione della modalità di controllo.
Il design compatto con testa della pompa dotata di scatola di controllo e pannello di controllo integrati si adatta alle installazioni più comuni e alle caldaie.
La pompa e il motore formano un'unità integrale senza tenuta dell'albero.
La pompa è un modello con funzionamento a umido. Ciò significa che i cuscinetti sono lubrificati dal liquido pompato.
Queste conformazioni garantiscono un funzionamento esente da manutenzione.
L'alloggiamento della pompa è realizzato in ghisa ed è rivestito tramite elettrolisi per migliorare la resistenza alla corrosione.
Il motore è un motore sincrono a rotore permanente/statore compatto.
Il regolatore della pompa è incorporato nella scatola di controllo, che è montata sull'alloggiamento dello statore e collegata a quest'ultimo tramite un connettore.
Caratteristiche ALPHA1 L- Tre curve costanti/velocità costante.
- Modalità di riscaldamento del radiatore.
- Modalità di riscaldamento a pavimento.
- Profilo PWM per applicazioni di riscaldamento (profilo A).
Il segnale PWM è un modo per generare un segnale analogico utilizzando una sorgente digitale.
- Ottimizzato dal punto di vista energetico, conforme alla direttiva ErP
- Vite di sblocco, accessibile dalla parte anteriore della scatola di controllo.
- Funziona in modo affidabile ed efficiente anche nelle condizioni più difficili.
- Tappo di installazione regolabile e flessibile, con due possibili posizioni dei passacavi.
Liquido:
- Liquido pompato: Acqua
- Gamma temperatura del liquido: 2 .. 95 °C
- Temperatura del liquido durante il funzionamento: 60 °C
- Densità: 983.2 kg/m³
Tecniche:
- Portata nominale: 1.8 m³/h
- Prevalenza: 2.01 m
- Classe TF: 95
- Approvazioni: VDE,CE,EAC,SEPRO
Materiale:
EN 1561 EN-GJL-150
ASTM A48-150B
PES+30% GF
Installazione:
- Limite temperatura ambiente: 0 .. 55 °C
- Max pressione di funzionamento: 10 bar
- Tipo di collegamento: G
- Dimens. attacco: 1 1/2 inch
- Pressione nominale della connessione: PN 10
- Interasse: 180 mm
Dati elettrici:
- Potenza minima assorbita - P1: 4 W
- Potenza ingresso P1: 25 W
- Frequenza di rete: 50 / 60 Hz
- Tensione nominale: 1 x 230 V
- Consumo massimo di corrente: 0.05 .. 0.26 A
- Classe di protezione (IEC 34-5): X4D
- Classe di isolamento (IEC 85): F
- Protezione motore integrata: NONE
Altro:
- Energy (EEI): 0.20
- Posizione morsettiera: 6H
- Peso netto: 2.06 kg
- Peso lordo: 2.2 kg
- Volume imballo: 0.004 m³
- Nazione di origine: DK
- Tariffa convenzione n.: 84137030
