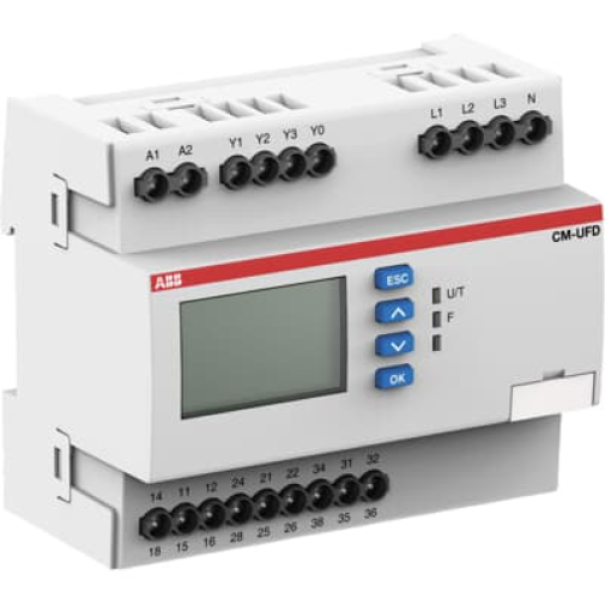

Relè di Interfaccia CM-UFD.M22 CEI 0-21 V1 ABB CMUFDM22
Il CM-UFD.M22 è un relè di monitoraggio dell'alimentazione di rete multifunzione, che fornisce protezione di interfaccia e deve essere installato tra un sistema di energia rinnovabile e la rete pubblica.
Questo relè innovativo garantisce la stabilità della rete e mira a prevenire i blackout.
Se l'entità della tensione o della frequenza
Questo relè innovativo garantisce la stabilità della rete e mira a prevenire i blackout.
Se l'entità della tensione o della frequenza
Se i valori della rete pubblica sono al di fuori dell'intervallo consentito, il dispositivo cambia stato e interviene per scollegare il sistema di energia rinnovabile dalla rete pubblica inviando un segnale a un'unità di disaccoppiamento (ad esempio, un contattore, un sezionatore o un interruttore automatico).
Non appena la rete torna stabile, il sistema può ricollegarsi automaticamente.
Il CM-UFD.M22 offre diverse funzioni di monitoraggio, tra cui sovratensione/sottotensione e sovrafrequenza/sottotensione, nonché funzioni di monitoraggio del tasso di variazione di frequenza (RoCoF) e dello spostamento vettoriale, che rilevano un evento di perdita di rete. Questo relè di monitoraggio dell'alimentazione di rete è certificato secondo la norma CEI 0-21.
Non appena la rete torna stabile, il sistema può ricollegarsi automaticamente.
Il CM-UFD.M22 offre diverse funzioni di monitoraggio, tra cui sovratensione/sottotensione e sovrafrequenza/sottotensione, nonché funzioni di monitoraggio del tasso di variazione di frequenza (RoCoF) e dello spostamento vettoriale, che rilevano un evento di perdita di rete. Questo relè di monitoraggio dell'alimentazione di rete è certificato secondo la norma CEI 0-21.
Caratteristiche Principali:
- Tipo di dispositivo: Relè di interfaccia (Utility Frequency Disconnection Relay)
- Categoria: Dispositivo di protezione per impianti di produzione di energia connessi alla rete (es. fotovoltaico, eolico)
- Tensione nominale (Un): 230/400 V AC
- Frequenza nominale: 50/60 Hz
- Tensione massima ammissibile: 300 V L-N / 520 V L-L
- Numero di poli/contatti relè: 2 contatti in scambio (SPDT)
- Corrente contatti relè: Fino a 6 A (250 V AC, carico resistivo)
Funzioni di Protezione:
- Sovratensione / Sottotensione
- Sovrafrequenza / Sottofrequenza
- ROCOF (Rate of Change of Frequency)
- Vector Shift
- Tutti i parametri sono programmabili secondo normativa CEI 0-21
Interfaccia e Programmazione:
- Display LCD retroilluminato per visualizzazione parametri e impostazioni
- Tasti frontali per programmazione diretta
- Menù multilingua con profilo CEI 0-21 precaricato
- Configurabile anche via software ABB dedicato
Installazione:
- Montaggio: Su guida DIN 35 mm
- Larghezza: 4 moduli DIN
- Collegamento: Con morsetti a vite
- Grado di protezione: IP20 (custodia), IP40 (fronte quadro)
- Temperatura di esercizio: da -25 °C a +60 °C
Norme e Certificazioni:
-
Norme di riferimento:
- CEI 0-21
- VDE-AR-N 4105
- G99 (UK)
- IEC/EN 60255-26 / IEC/EN 60255-27
- Certificazioni: CE, RoHS, EAC, RCM
Applicazioni:
- Impianti fotovoltaici o eolici connessi alla rete
- Sistemi di autoproduzione in bassa tensione
- Impianti soggetti a normativa CEI 0-21 o equivalenti europee
- Garanzia di disconnessione sicura in caso di anomalie sulla rete pubblica
