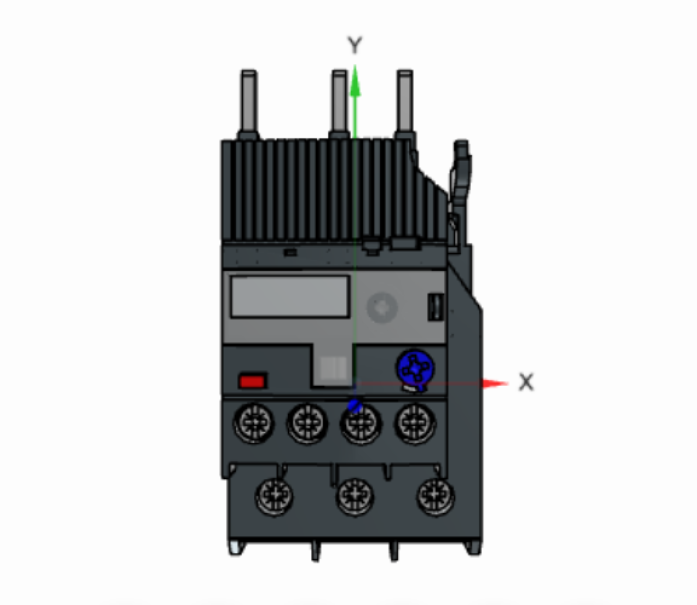

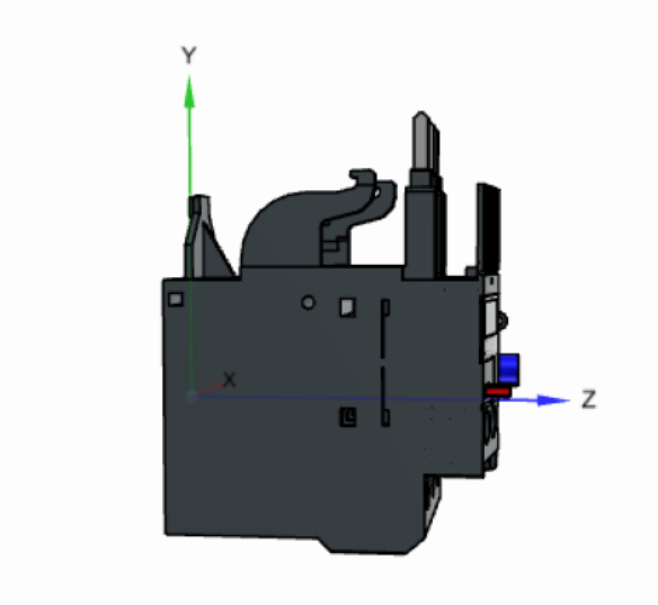

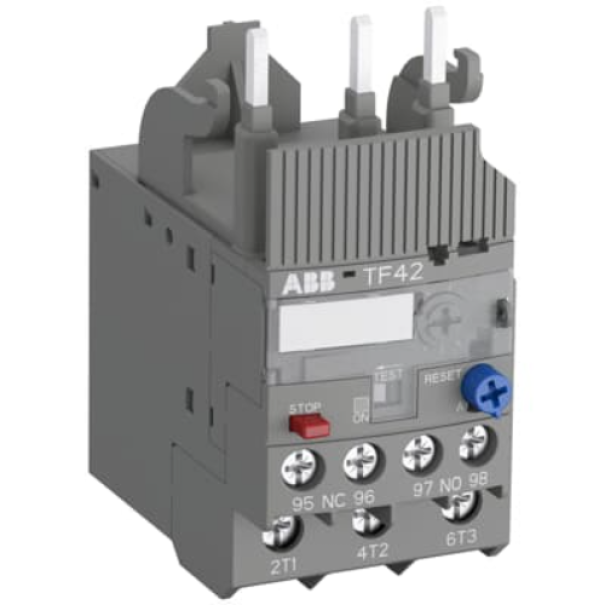

Relè termico 16-20 CLASSE 10 ABB TF4220
Il relè di sovraccarico termico TF42-20 è un dispositivo di protezione elettromeccanico economico per il circuito principale.
Offre una protezione affidabile e rapida per i motori in caso di sovraccarico o mancanza di fase.
Il dispositivo ha classe di intervento 10.
Ulteriori caratteristiche sono la compensazione della temperatura, il contatto di intervento (NC),
contatto di segnalazione (NO), reset automatico o manuale selezionabile, meccanismo di sgancio libero, funzione STOP e indicazione di sgancio.
I relè di sovraccarico sono collegati direttamente ai contattori di blocco.
Kit di montaggio singoli sono disponibili come accessori.
Dati Elettrici
-
Tensione di comando bobina: 24–240 V AC/DC
-
Tensione di lavoro: 24–240 V AC/DC
-
Corrente nominale (AC-1): 10 A
-
Potenza di commutazione max: 4 kW (carichi resistivi)
-
Tensione di isolamento nominale (Ui): 690 V
-
Frequenza operativa: 50/60 Hz
Contatti
-
Numero di contatti principali: 3P (3 NO)
-
Tipo di contatti: 3 NO (normalmente aperti)
-
Contatti ausiliari: configurazioni opzionali disponibili (NO/NC)
-
Durata meccanica: 10 milioni di manovre
-
Durata elettrica: 1 milione di manovre
Dati Meccanici
-
Tipo di montaggio: su guida DIN o fissaggio a pannello
-
Tipo di connessione: morsetti a vite
-
Grado di protezione: IP20
-
Posizione di montaggio: qualsiasi
Dati Ambientali
-
Temperatura di funzionamento: da -25 °C a +70 °C
-
Temperatura di stoccaggio: da -60 °C a +80 °C
-
Umidità relativa max: 95% senza condensa
Dimensioni
-
Larghezza: 45 mm
-
Altezza: 87 mm
-
Profondità: 105 mm
-
Peso: circa 0,6 kg
Certificazioni e Conformità
-
Certificazioni: CE, UL, CSA
-
Normative di riferimento: Conforme a IEC/EN 60947-1, IEC/EN 60947-5-1
-
RoHS: Sì
