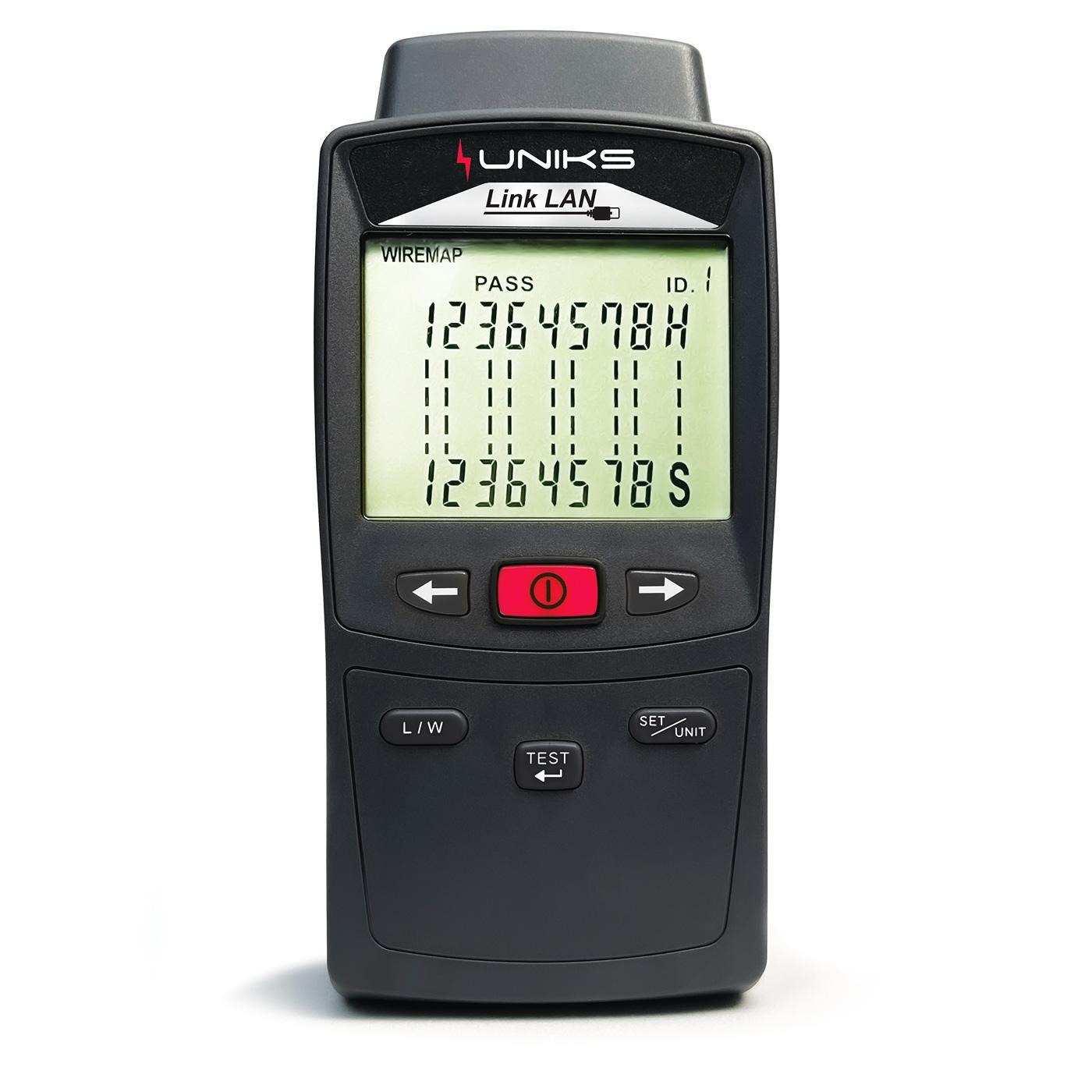

Strumento portatile verificatore reti LAN Uniks LINKLAN
Uniks LINK LAN è in grado di rilevare e indicare a display la presenza di errate connessioni su cavi di reti LAN (coppie incrociate, splittate, invertite, aperte, in cortocircuito, ecc…) sia di tipo UTP (non schermati) sia di tipo STP o FTP (schermati).
Uniks LINK LAN consente inoltre di effettuare anche la misura della lunghezza del cavo e salvare i risultati dei test nella propria area di memoria interna. Ogni modello dispone di più unità remote in dotazione e sono in grado di riconoscerne altre (opzionali) in modo da realizzare una efficace azione di localizzazione di diversi punti all’interno di un quadro di permutazione eseguendo i test molto rapidamente con l’ausilio di un solo operatore.
Uniks LINK LAN è l’ideale per ogni installatore che necessita di strumenti semplici ed efficaci per l’esecuzione di controlli preliminari e verifiche su installazioni di reti LAN con connettori tipo RJ45.
Funzioni:- Impostazioni tipo di cavo
- Descrizione coppie splittate
- Test con uso di più unità remote
- Misura della lunghezza del cavo
- Calibrazione della lunghezza del cavo
- Impostazione unità di misura lunghezza del cavo
Errore di coppie splittate:
La condizione di errore coppie splittate (SPLIT PAIRS) è dato dallo scambio di due conduttori appartenenti a coppie diverse.
La corrispondenza Pin a Pin è mantenuta, ma fisicamente i cavi delle coppie sono incrociati.
Le due coppie così incrociate s’influenzano l’un l’altra rendendo difficoltoso, se non addirittura impossibile lo scambio di dati ad alta frequenza/velocità. Risultati test di mappature:
Il test permette di eseguire la verifica della mappatura dei cavi di rete LAN, CAT5 e CAT6, di tipo UTS e STP con connettore RJ45 rilevando eventuali errori di cablaggio. Normative di riferimento:- EMC 2014/30/EU
- EMC: IEC/EN61326
- IEC/EN61010-1
- MARCATURA CE
- TIA 568B
FUNZIONI:- Risultati Test Di Mappatura
- Impostazioni Tipo Di Cavo
- Descrizione Errore Coppie Splittate
- Test Con Uso Di Più Unità Remote
- Misura Della Lunghezza Del Cavo
- Calibrazione Della Lunghezza Del Cavo
- Impostazione Unità Di Misura Lunghezza Cavo
- Errore Coppie Splittate
Specifiche tecniche:- Connettori di ingresso: RJ45
- Tipo di cavo RJ45: UTP, STP
- Categoria: CAT5, CAT6
- Normativa considerata: TIA/EIA 568B
- Errori cablaggio riconosciuti: Coppie aperte, cortocircuitate, invertite, incrociate splittate, generici
Max altitudine di utilizzo: 2000m - Campo lunghezza (1): 10m ÷ 250m (30ft ÷ 750ft)
- Precisione: ±(10%lettura + 1.0m) ; ± (10%lettura + 3.0ft)
ACCESSORI IN DOTAZIONE:

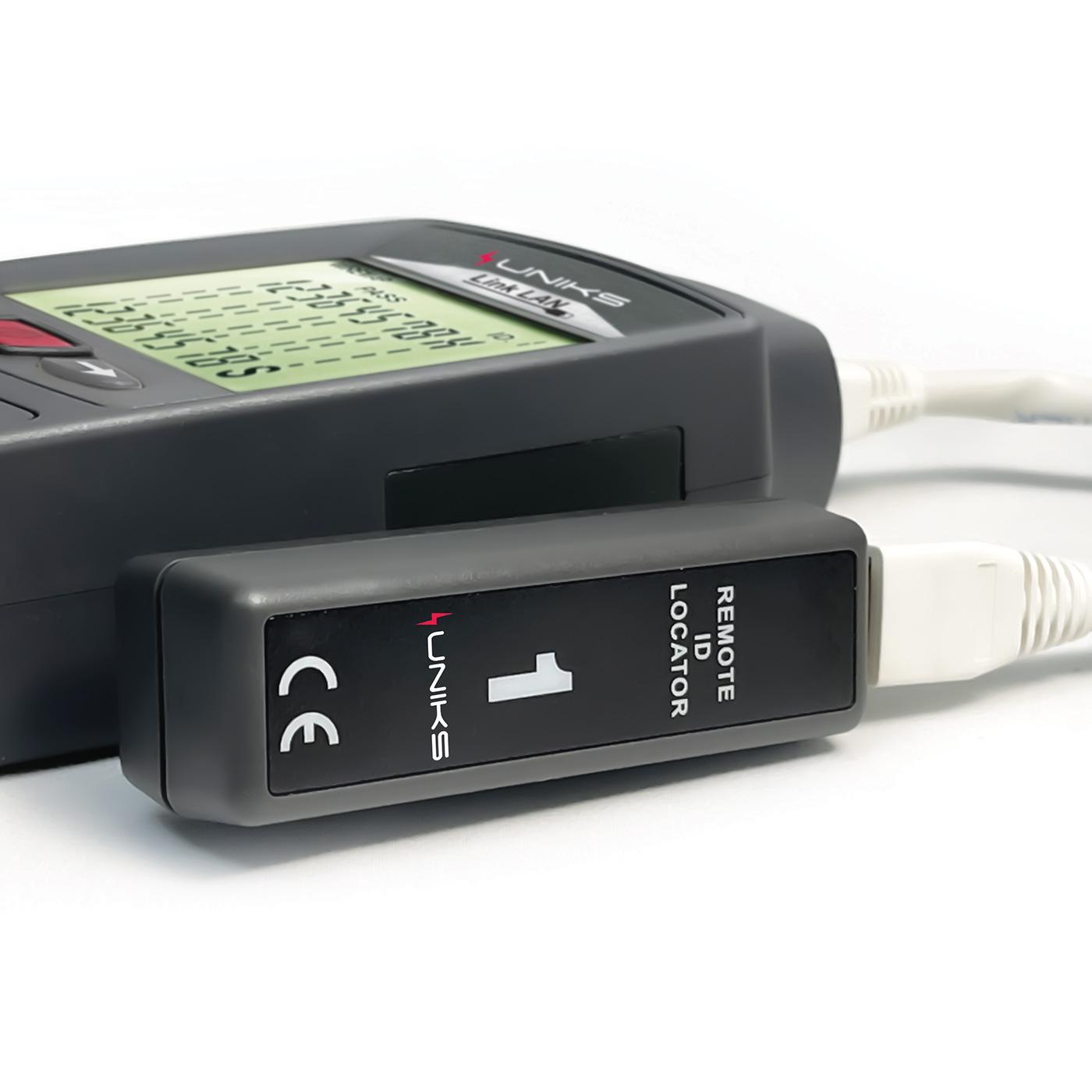

- Unità remota
- Cavo patch RJ45, CAT5, STP,
- 6 x 1,5 Batterie AAA
- Manuale d’uso
